W2802SA-2Z-C5Z5-MA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W2802SA-2Z-C5Z5-MA标准滚珠丝杠,2. 这种直线滑台有什么特点和优点?,2. 滚珠丝杠的作用是什么?,5. 如何在cad中模拟滚珠丝杠副的运转过程?,10. 该解决方案的维护保养需要注意哪些方面?,1. 什么是滚珠丝杠手法?,8. 如何正确安装和维护日本滚珠丝杠?,8. 如何安装和维护滚珠丝杠?,10. 滚珠丝杠副参数设计需要考虑的安全性和可靠性问题有哪些?,8. 滚珠丝杠gq的材质有哪些选择?,6. 上色的滚珠丝杠需要进行检测吗?检测方法是什么?-W2802SA-2Z-C5Z5-MA标准滚珠丝杠-提供W2802SA-2Z-C5Z5-MA标准滚珠丝杠-库存,W2802SA-2Z-C5Z5-MA标准滚珠丝杠-规格W2802SA-2Z-C5Z5-MA标准滚珠丝杠-价格NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小型F-W2802SA-2Z-C5Z5-MA标准滚珠丝杠--W2802SA-2Z-C5Z5-MA标准滚珠丝杠-5. 在建模滚珠丝杠时,需要注意哪些细节?,1. xh是什么牌子的滚珠丝杠?,4. 在滚珠丝杠内循环中,滚珠的运动轨迹是怎样的?,10. HPS滚珠丝杠的价格如何?,10. 滚珠丝杠传动的相关标准和规范有哪些?,4. 珠子装上去后如何测试其质量?,9. 是否有可能滚珠丝杠间隙会导致数控车床出现安全隐患?,3. 哪些因素影响了滚珠丝杠产业的发展?,3. 维修数控车床滚珠丝杠的原因是什么?,9. 滚珠丝杠副的维护保养方法是什么?
W2802SA-2Z-C5Z5-MA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 28 |
|
| 导程 | 5 |
|
| 螺母体外径 | 55 |
|
| 法兰直径 | 85 |
|
| 安装孔中心距 | PCD | 69 |
| 螺母长度 | L | 86 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 399 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 25.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5*2 |
|
| 滚珠节圆直径 | 28.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 184 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 17400 |
| 额定静负载 | C0aN | 48800 |
| 重量 | Kg | 2.8 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.023 |
| 导程精度变动 | vu | 0.018 |
| 轴心跳动 | 0.035 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

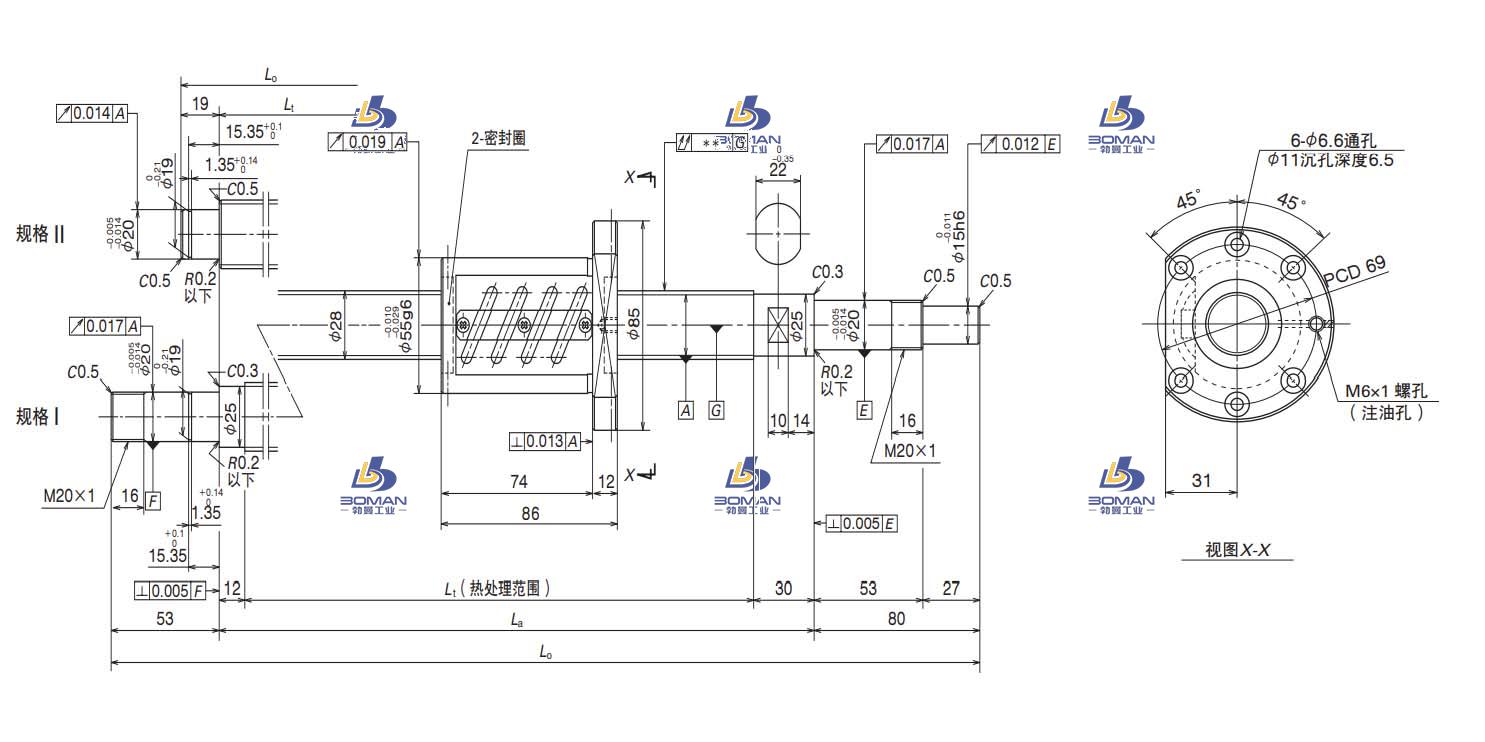

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W2802SA-2Z-C5Z5-MA标准滚珠丝杠此型号部分数据来源于KURODA GR2005ED-AALR kuroda滚珠丝杠下载官网
