RNFCL1520A3-RNFCL轧制丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFCL
- 类型:
- 属性: RNFCL1520A3-RNFCL轧制丝杠，1. 滚珠丝杠带支撑座是什么？,3. 采用哪些方法来测量滚珠丝杠的精度？,10. 这种产品的价格和销售渠道是怎样的？,10. 洛阳tbi滚珠丝杠的销售渠道是什么？,8. 直线滚珠丝杠的价格相对其他传动方式如何？,1. 什么是滚珠丝杠？,8. 维修完成后如何测试升降机的工作状态？,7. 滚珠丝杠螺母的维护保养方法是什么？,8. 修复滚珠丝杠后是否需要重新校准？,3. 63滚珠丝杠的长度是多少？-RNFCL1520A3-RNFCL轧制丝杠-提供RNFCL1520A3-RNFCL轧制丝杠-技术咨询,RNFCL1520A3-RNFCL轧制丝杠-参数RNFCL1520A3-RNFCL轧制丝杠-选型NSK 搬送用滚珠丝杠RNFCL 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠轴-RNFCL1520A3-RNFCL轧制丝杠--RNFCL1520A3-RNFCL轧制丝杠-1. 什么是滚珠丝杠？,10. 滚珠丝杠抖动的严重程度是否与工作环境有关？,10. 这些品牌的滚珠丝杠有哪些配套产品？,3. 它的最大承受力是多少？,2. 为什么会出现滚珠丝杠有效行程误差？,5. 如何确定滚珠丝杠导轨的最小长度？,1. 湖南研磨滚珠丝杠直径的标准是什么？,8. 如何正确安装和拆卸SKF滚珠丝杠？ ,8. 它的运行噪音和能耗如何？ ,10. 换用什么样的滚珠丝杠可以减少磨损问题的发生？
RNFCL1520A3-RNFCL轧制丝杠 产品参数

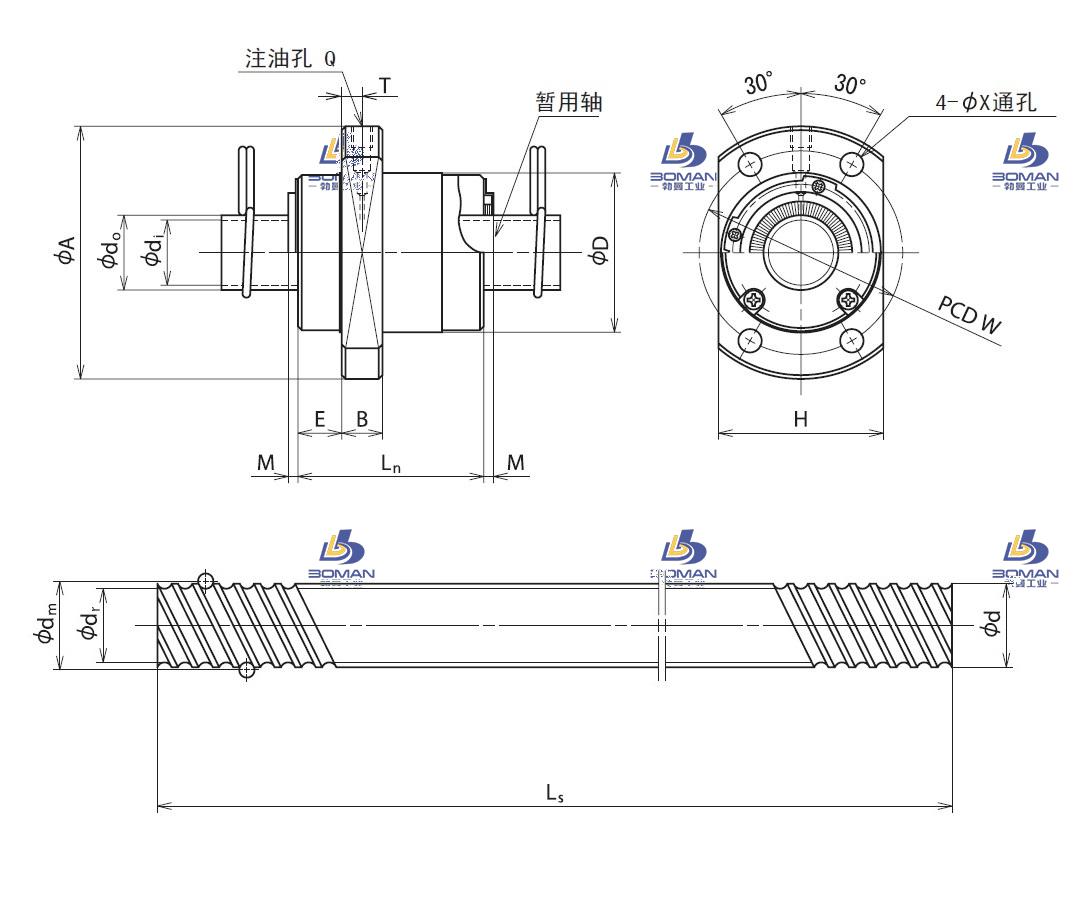

尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 20 |
|
| 螺母体外径 | 33 |
|
| 法兰直径 | 51 |
|
| 安装孔中心距 | PCD | 42 |
| 螺母长度 | L | 45 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.7×2 |
|
| 滚珠节圆直径 | 15.5 |
|
| 螺栓孔尺寸 | 4.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 6730 |
| 额定静负载 | C0aN | 12300 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
RNFCL1520A3-RNFCL轧制丝杠此型号部分数据来源于UMBRA S1N40-32M2 意大利umbra滚珠丝杠
