W4024SA-2D-C5Z12-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W4024SA-2D-C5Z12-FA标准滚珠丝杠，2. 滚珠丝杠的导向精度受哪些因素影响？ ,10. 该型号的售后服务包括哪些内容？,7. 该厂家的滚珠丝杠产品的售后服务政策是怎样的？,6. 维修hiwin滚珠丝杠需要具备哪些技能和知识？,5. 滚珠丝杠螺旋杆的长度是否会影响其使用效果？,1. 滚珠丝杠螺母是什么？,10. 如何维护和保养滚珠丝杠中的p和t？,2. 该公司的主要产品是什么？,5. 该长度是否适用于特定的机械设备？,1. 什么是滚珠丝杠连接？ -W4024SA-2D-C5Z12-FA标准滚珠丝杠-提供W4024SA-2D-C5Z12-FA标准滚珠丝杠-价格,W4024SA-2D-C5Z12-FA标准滚珠丝杠-技术咨询W4024SA-2D-C5Z12-FA标准滚珠丝杠-图纸NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠-W4024SA-2D-C5Z12-FA标准滚珠丝杠--W4024SA-2D-C5Z12-FA标准滚珠丝杠-3. 如何选择适合的滚珠丝杠标准？,5. 如何使用滚珠丝杠轴承尺寸纸？,1. 这家tk36滚珠丝杠副销售厂家的公司规模如何？,9. 更换丝杠轴承滚珠的费用是多少？,1. 什么是滚珠丝杠？,10. 滚珠丝杠两端支承的寿命如何？如何延长其寿命？,3. 滚珠丝杠支撑的结构是怎样的？,10. 是否有其他客户的反馈或者推荐？,5. ABB滚珠丝杠规格的承载能力是多少？,10. 这些型号的保养和维修方法是什么？
W4024SA-2D-C5Z12-FA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 12 |
|
| 螺母体外径 | 86 |
|
| 法兰直径 | 128 |
|
| 安装孔中心距 | PCD | 106 |
| 螺母长度 | L | 225 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 2769 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 34.1 |
|
| 钢球直径 | 7.144 |
|
| 有效圈数 | 2.5*2 |
|
| 滚珠节圆直径 | 41.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 2255 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 61000 |
| 额定静负载 | C0aN | 155000 |
| 重量 | Kg | 30.4 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.077 |
| 导程精度变动 | vu | 0.046 |
| 轴心跳动 | 0.17 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

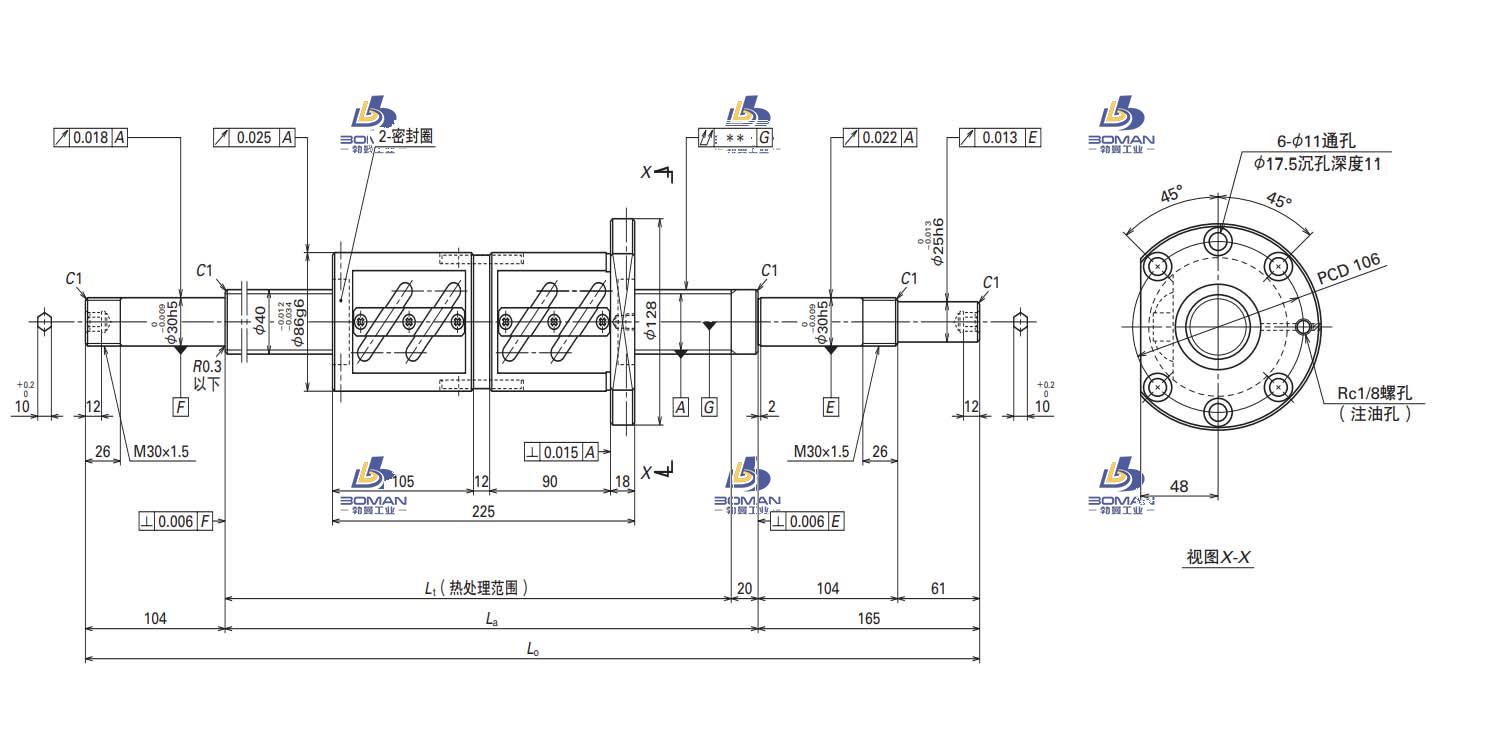

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W4024SA-2D-C5Z12-FA标准滚珠丝杠此型号部分数据来源于THOMSON 0215050117 汤姆森丝杆原产国是哪里
