W3214SA-4Z-C5Z6-轴端完成品滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W3214SA-4Z-C5Z6-轴端完成品滚珠丝杠，1. 什么是滚珠丝杠？ ,8. 中山滚珠丝杠保护套的价格是多少？,4. 如何选择适合的伺服电机和滚珠丝杠的型号和规格？ ,6. 招聘的人员会接受培训吗？,1. 这种滚珠的直径是多少？,6. 梯形丝杠和滚珠丝杠的使用寿命有何不同？,10. 如何根据滚珠丝杠卷数选择合适的丝杠？,7. 哪家滚珠丝杠厂商的生产技术最先进？,3. 为什么要在垃圾桶中使用滚珠丝杠？,3. 滚珠丝杠固定座的材质有哪些？-W3214SA-4Z-C5Z6-轴端完成品滚珠丝杠-提供W3214SA-4Z-C5Z6-轴端完成品滚珠丝杠-图纸,W3214SA-4Z-C5Z6-轴端完成品滚珠丝杠-参数W3214SA-4Z-C5Z6-轴端完成品滚珠丝杠-技术咨询NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠-W3214SA-4Z-C5Z6-轴端完成品滚珠丝杠--W3214SA-4Z-C5Z6-轴端完成品滚珠丝杠-5. 超过滚珠丝杠的容许转速是机械设备运行中常见的问题吗？,5. 它的缺点是什么？,9. 滚珠丝杠螺纹连接的力与其他类型的连接方式相比，具有什么优势？,7. 产品的材料是什么？有哪些规格可选？,9. 滚珠螺丝杠的维护保养方法有哪些？,9. 滚珠丝杠的安装和维护方法有哪些？,10. 空心丝杠滚珠的价格如何？,6. 如何保证滚珠装配的精度？ ,2. 这种固定铰支的主要功能是什么？,2. 数控滚珠丝杠有哪些应用场景？
W3214SA-4Z-C5Z6-轴端完成品滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 6 |
|
| 螺母体外径 | 62 |
|
| 法兰直径 | 89 |
|
| 安装孔中心距 | PCD | 75 |
| 螺母长度 | L | 99 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1729 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 28.4 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 2.5*2 |
|
| 滚珠节圆直径 | 32.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 1381 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 24700 |
| 额定静负载 | C0aN | 69400 |
| 重量 | Kg | 11 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.054 |
| 导程精度变动 | vu | 0.035 |
| 轴心跳动 | 0.15 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

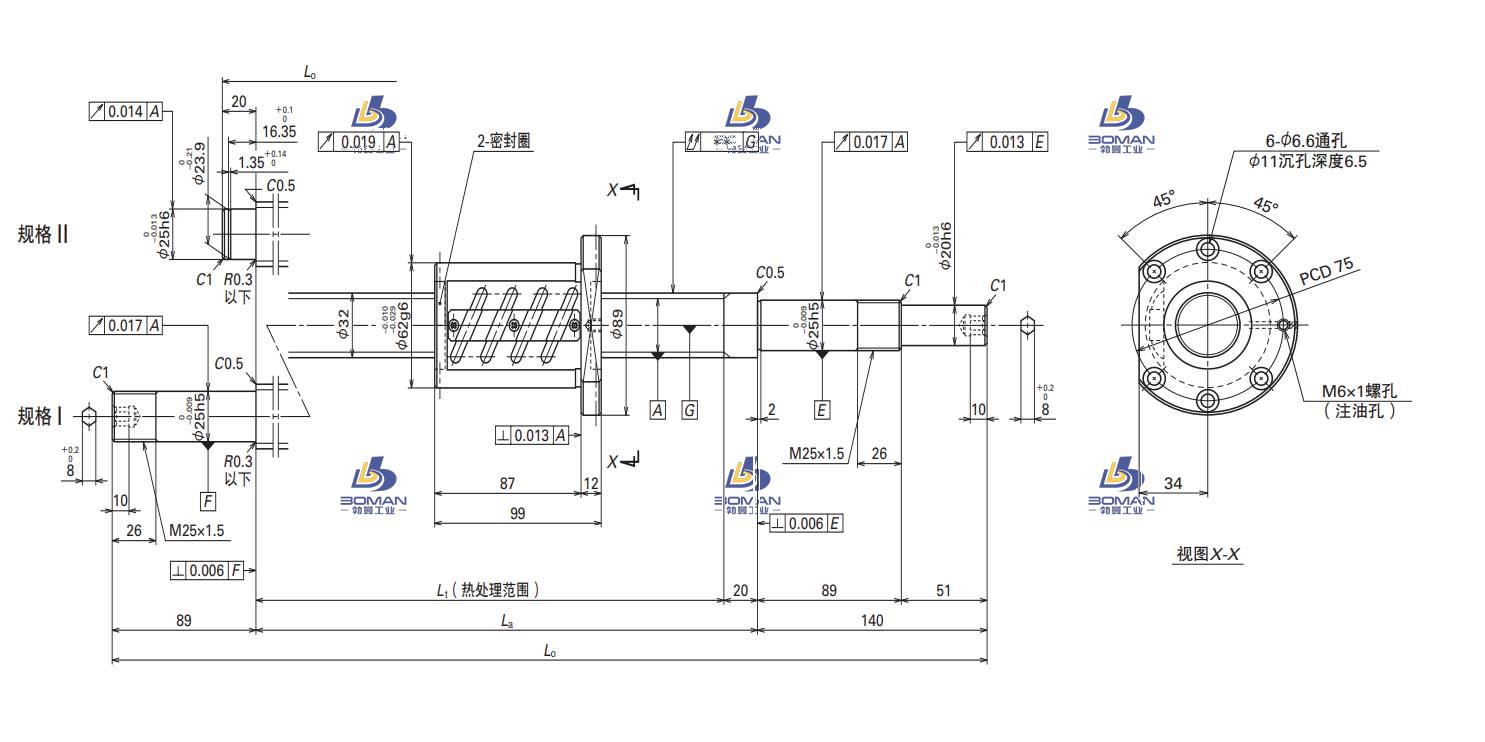

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W3214SA-4Z-C5Z6-轴端完成品滚珠丝杠此型号部分数据来源于TBI BSHR01205-3.5 tbi滚珠丝杆联系方式
