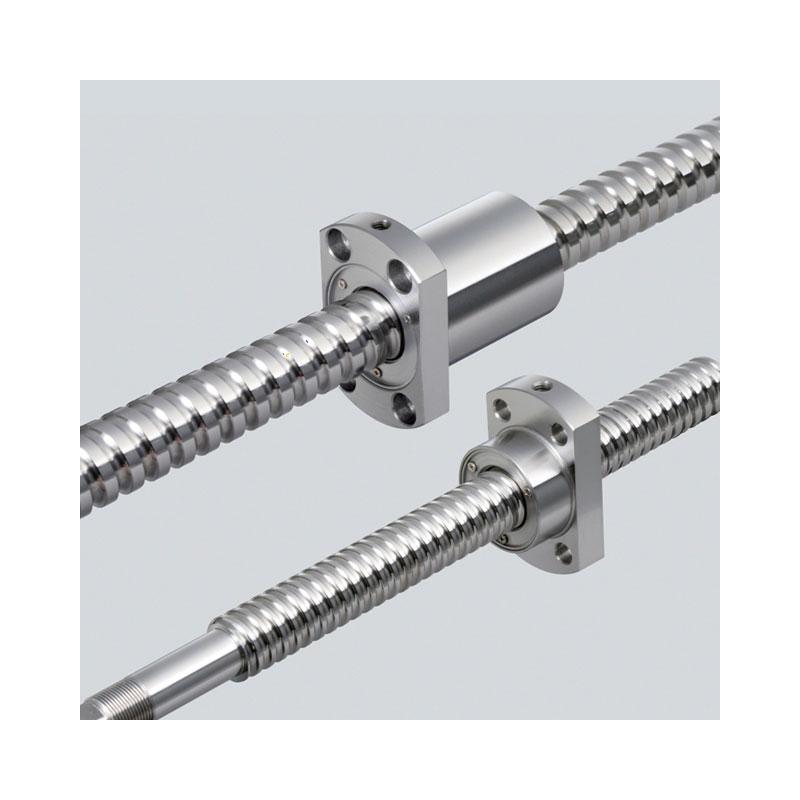

W3204SS-2Z-C5Z5-NSK末端未加工品
扫码获取价格库存技术资料
- 品牌:
- 分类: MS,FS,SS
- 类型:
- 属性: W3204SS-2Z-C5Z5-NSK末端未加工品,4. 为什么有些应用需要更长的滚珠丝杠轴?,5. 同步带模组滚珠丝杠的优点有哪些?,9. 滚珠丝杠的材质对其性能有何影响?,8. 滚珠丝杠的制造工艺是什么?,2. 它的尺寸大小是多少?,4. 滚珠丝杠螺母副的优点是什么?,2. 该厂家的泰州滚珠丝杠电机有哪些应用领域? ,10. 是否有与这种滚珠丝杠相似或者竞争的其他产品?,7. 滚珠丝杠轴向负载对机器的影响有哪些?,9. 滚珠丝杠力矩与推力的关系是如何影响机械设备的寿命的?-W3204SS-2Z-C5Z5-NSK末端未加工品-提供W3204SS-2Z-C5Z5-NSK末端未加工品-图纸,W3204SS-2Z-C5Z5-NSK末端未加工品-价格W3204SS-2Z-C5Z5-NSK末端未加工品-价格NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大-W3204SS-2Z-C5Z5-NSK末端未加工品--W3204SS-2Z-C5Z5-NSK末端未加工品-4. 双向滚珠丝杠副的批发价格是多少?,7. 维修过程中需要注意哪些问题?,3. 江苏滚珠丝杠供应商的生产能力如何?,6. 滚珠丝杠需要采用什么材料制作才能保证强度和耐磨性?,7. 该供应商的滚珠丝杠产品是否有货源保障?,5. 滚珠丝杠的结构示意图中的每个部件的作用是什么?,2. 滚珠丝杠副的组成有哪些部分?,5. 在何种场景下需要使用中国滚珠丝杠导轨?,10. 该厂家的SFU滚珠丝杠有哪些售后服务和支持?,3. 滚珠丝杠和导轨都能用在哪些机械设备中?
W3204SS-2Z-C5Z5-NSK末端未加工品 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 32 |
|
| 导程 | 5 |
|
| 螺母体外径 | 58 |
|
| 法兰直径 | 85 |
|
| 安装孔中心距 | PCD | 71 |
| 螺母长度 | L | 86 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 650 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 29.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×2 |
|
| 滚珠节圆直径 | 32.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 314 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 18500 |
| 额定静负载 | C0aN | 56100 |
| 重量 | Kg | 5.1 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.06 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

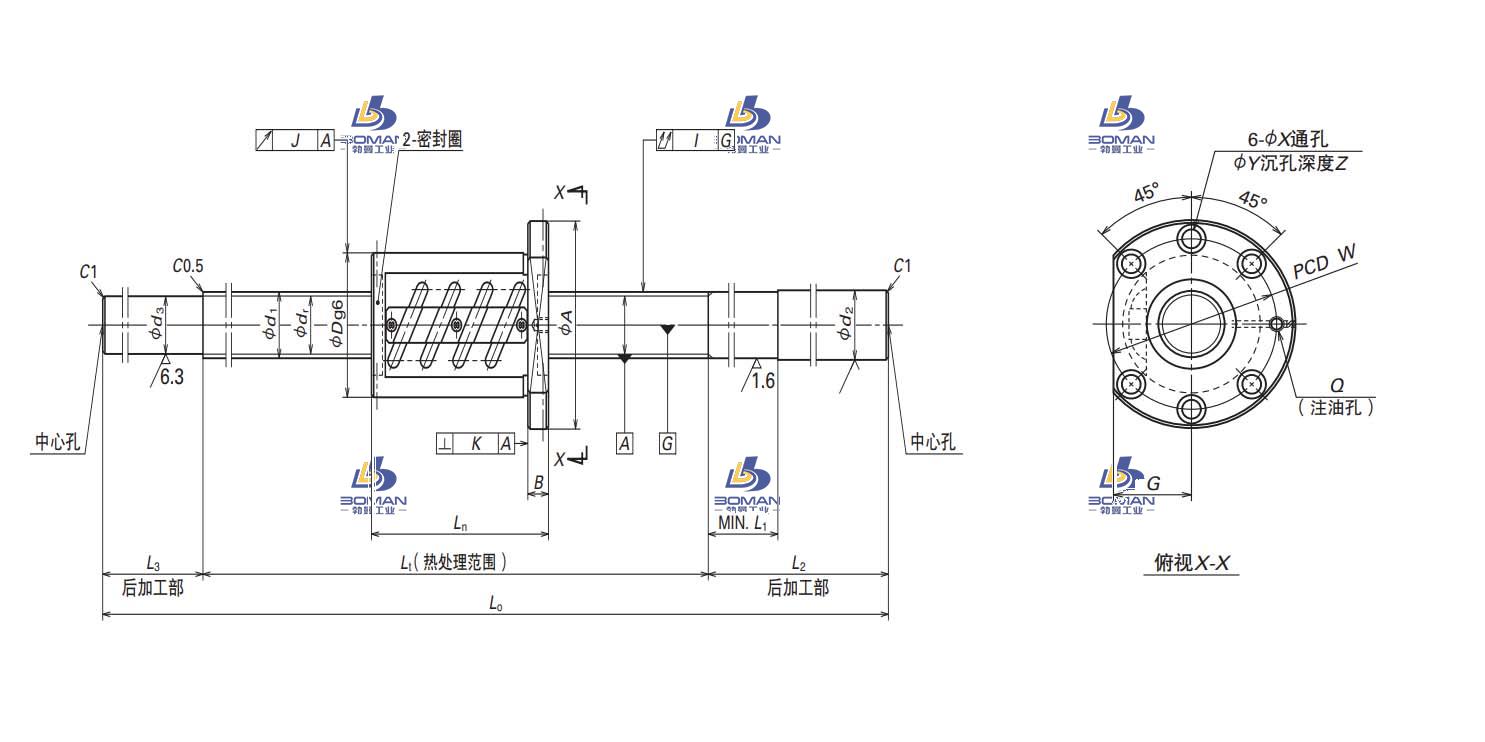

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W3204SS-2Z-C5Z5-NSK末端未加工品此型号部分数据来源于STEINMEYER施坦梅尔 1510/1.12.510.580 steinmeyer丝杆官网
