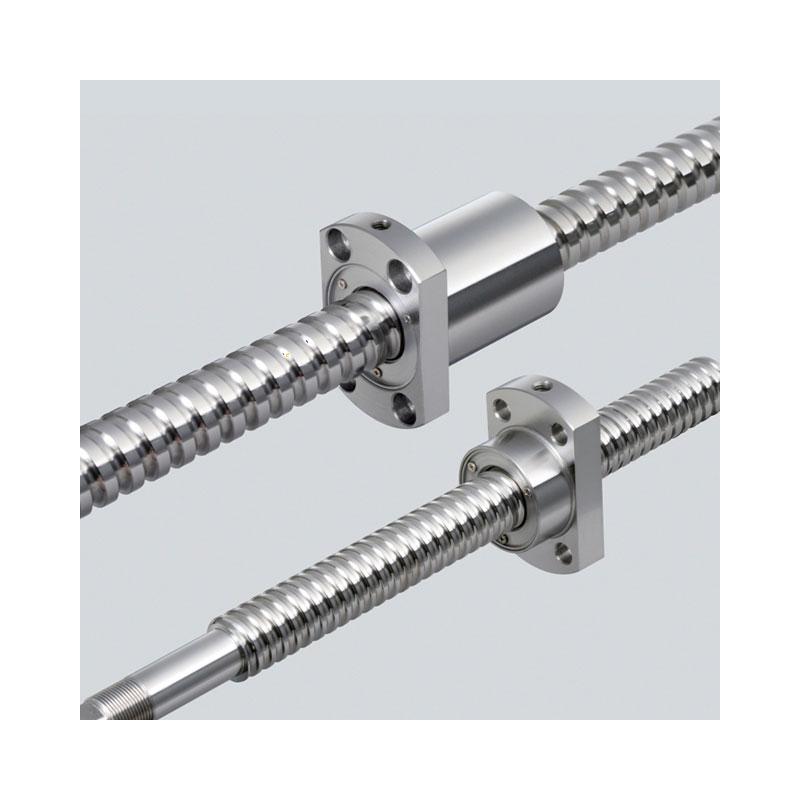

W3209SA-6Z-C5Z10-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W3209SA-6Z-C5Z10-FA标准滚珠丝杠,6. 如何正确安装垫片到滚珠丝杠中?,4. 该厂家的生产设备有哪些?,6. pmi滚珠丝杠小径的耐用性如何?,3. T型丝杠和滚珠丝杆的耐久性哪个更高?,9. 这种滚珠丝杠与其他品牌的滚珠丝杠相比有何不同?,2. 国产滚珠丝杠的品质如何?,9. 该厂家的滚珠丝杠升降机是否提供售后服务和维修保养?,10. 有没有其他可替代的驱动端可以选择?,1. 这个丝杠滚珠的直径是多少?,2. 上海滚珠丝杠哪家公司价格比较实惠?-W3209SA-6Z-C5Z10-FA标准滚珠丝杠-提供W3209SA-6Z-C5Z10-FA标准滚珠丝杠-库存,W3209SA-6Z-C5Z10-FA标准滚珠丝杠-技术咨询W3209SA-6Z-C5Z10-FA标准滚珠丝杠-参数NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠-W3209SA-6Z-C5Z10-FA标准滚珠丝杠--W3209SA-6Z-C5Z10-FA标准滚珠丝杠-6. THK滚珠丝杠的型号对应的导程是多少?,6. 这个螺母的生产工艺有哪些?,7. 滚珠丝杠中滚珠的摩擦系数是否有标准要求?,8. 该厂家的产能和库存情况如何?,4. 这台升降机的主要用途是什么?,3. 如何评价滚珠丝杠的精度?,4. 滚珠丝杠标准件的使用范围是什么?,3. 为什么要生产滚珠丝杠? ,2. 这种滚珠丝杠有什么特点?,10. 这个滚珠丝杠表的维护保养方法是什么?

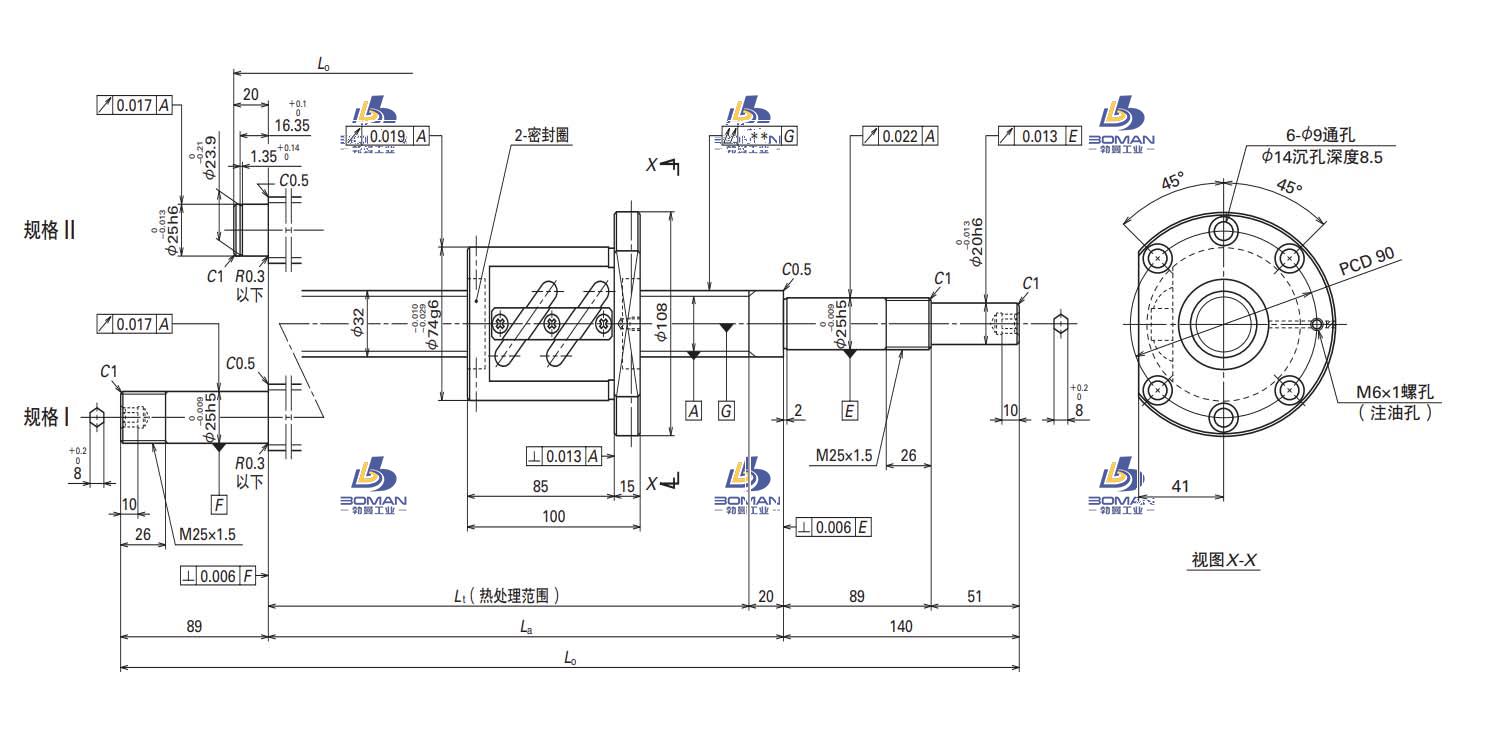

W3209SA-6Z-C5Z10-FA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 32 |
|
| 导程 | 10 |
|
| 螺母体外径 | 74 |
|
| 法兰直径 | 108 |
|
| 安装孔中心距 | PCD | 90 |
| 螺母长度 | L | 100 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1229 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 26.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 2.5*1 |
|
| 滚珠节圆直径 | 33 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 880 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 25500 |
| 额定静负载 | C0aN | 54000 |
| 重量 | Kg | 9 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.04 |
| 导程精度变动 | vu | 0.027 |
| 轴心跳动 | 0.09 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W3209SA-6Z-C5Z10-FA标准滚珠丝杠此型号部分数据来源于HIWIN上银 FSW 丝杆导轨上银
